PLC 미사용 조건의 S10-D0731-4P-K-B 모터구동

김현식 2026.04.16 11:23:21

안녕하세요 문의사항이 있어 문의드립니다.

이번 PJT 진행시 PLC 없이 해당 모터를 START,STOP 정회전,역회전 기능을 사용하려합니다.

모터의경우 S10-D0731-4P-K-B, 드라이브는 TMD-D07-AI 를 사용할예정입니다.

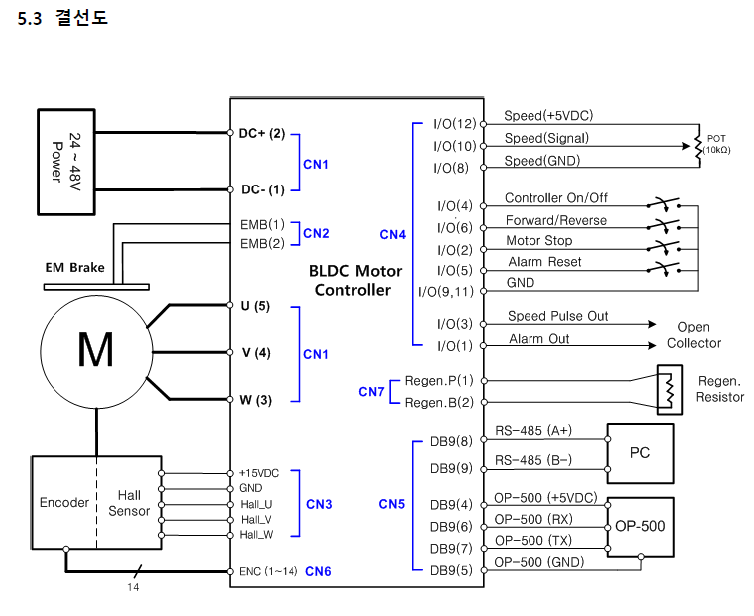

결선도의경우 아래와 같은데 릴레이를 사용하여 CN4 단자대부분의 정회전,역회전 모터스톱으로 IO만 사용하여 제어가 가능한지 문의 드립니다.


혹 다른 구성품이 별도로 필요하다면 답변부탁드리겠습니다. 감사합니다.

수정 삭제

관리자

안녕하세요 에스에이티 입니다.

1. I/0 4번(ON/OFF), 6번(정/역), 9번혹은11번(GND) 결선해서 사용하시면 됩니다.

2. 혹은 조작용 콘트롤러인 OP-100을 I/O쪽으로 연결하셔도 구동하실 수 있습니다.

감사합니다.

2026.04.16 13:06:59 답글

질문자

신속한 답변 감사합니다.

2026.04.16 16:06:38 답글
